一、簡介
隨著液壓強度脹接技術的廣泛應用，對管板開槽的要求也越來越高，用戶原先自制的簡易開槽器已不能適應液壓強度脹需開8-15mm寬槽的要求。因此，本公司為解決這部分用戶的難題，研制成功了能滿足液壓強度脹接開槽要求的管板開槽器。
YFK-8A，8B，8C，10A，10B，10C，12A，15A型系列開槽器，就是能滿足液壓強度脹要求的換熱器管板內孔開槽的專用器具，它是我公司采用美國及國內先進技術，自行設計改進的一種多用途開槽器。它們均有三部分組成：（1）主體、（2）刀桿、 （3）刀片。根據客戶要求可選用不同型號開槽器，刀桿和刀片都是根據用戶要求定制的。刀桿根據孔徑定制，刀片根據槽寬定制。
二、特點
1、生產效率高，每分鐘可開1-2個孔槽；
2、自動定位，適應常用各種規格的管孔開槽；
3、3-6-3雙槽一次成型，6-15單槽一次成型；
4、開槽質量高，可靠性好；
5、可根據液壓脹接的要求開槽；
6、可任意選用各種形狀開槽刀具（例：矩形、三角形，單槽、雙槽等）。

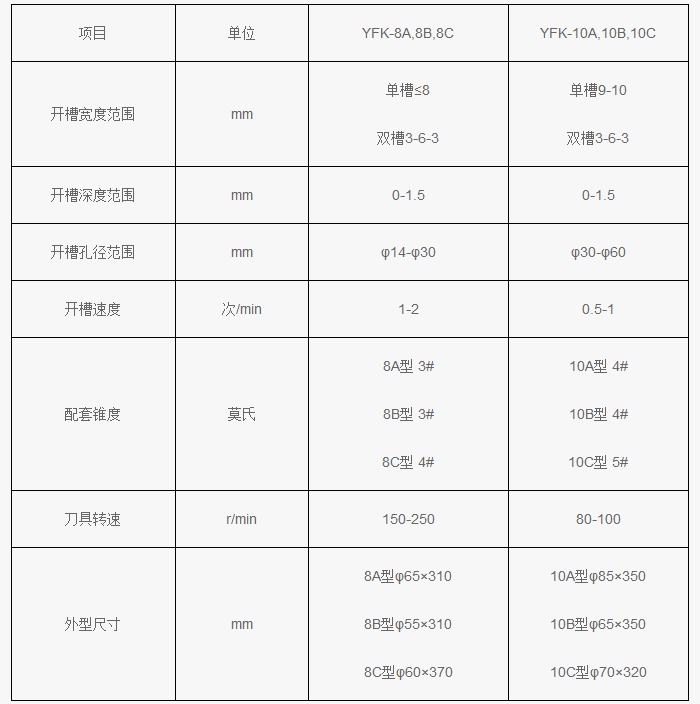

三、技術參數
四、操作方法
1、選用刀具：根據所要加工的管板開槽要求，選擇刀具，同時也可根據不同規則的開槽要求自備刀桿，刀片孔須經精加工成型 ，刀片刃磨須滿足加工要求。
2、裝 刀：
lYFK-8A,10A型滑塊式開槽器 （見圖示－１）
松開緊定螺栓(1),根據基孔尺寸要求，把刀桿(2)與刀片(3)調整至所需加工尺寸(注意:刀刃應裝在刀桿扁方或螺栓5的對
圖示－１ YFK-8A,10A型滑塊式開槽器
1.緊定螺栓 2.刀桿 3.刀片 4.頂尖 5.緊定螺栓 6.莫氏柄
邊)，擰緊螺釘(1)。松開緊定螺栓(5),充分插入刀桿(2),擰緊螺栓(5)壓緊刀桿(2)之扁方部分。
3、裝夾：開槽器可由莫氏柄裝在普通搖臂鉆床或鉆加工中心上。
4、主機調速: 根據加工的不同規格要求，依上表選用合理的轉速。
5、進刀: 當主體頂尖錐面對準所加工的孔口時，先采用無負荷自由定位，然后固定鉆床搖臂，下壓受力，通過主軸旋轉帶動主體轉動使刀桿自動橫向進刀，直至加工所需槽要求完畢，每孔操作過程只需0.5-1分鐘。
五、注意事項
1、開槽過程中，轉速不能太高，以免損壞刀具及零件。
2、固定刀片的螺栓一定要擰緊，但不能用力過猛！
3、開槽時，刀具對工件應自由定位，否則會造成開槽偏心。
4、滑動部分應保持良好的潤滑性能。應經常加注潤滑油，并保持清潔無卡死現象。
5、定期加注軸承用潤滑油。
6、選用刀桿及刀具應在參數范圍內。
