  ZG-70半自動脹管機升降機構介紹

    1.升降機構：在平行小車上垂直安裝一根管子作為導柱，脹管裝置由電機帶動通過減速系統的絲杠沿Z軸作垂直運動,運動速度1米/分。工作平臺上裝有鎖緊裝置，當脹管，器對準管子后工作臺鎖緊在固定位置，保證脹接工作順利進行。

    2.脹管裝置：由電機帶動蝸輪蝸桿減速機，通過一對可更換齒輪(根據管徑進行更換)，帶動脹管器旋轉進行脹接。脹管速度一般為 50~70轉/分。脹管裝置前端裝有齒輪和齒輪螺桿，通過手輪使齒輪旋轉，帶動齒輪螺桿控制脹管器前進或后退。還配有機械裝置控制管子脹緊程度。

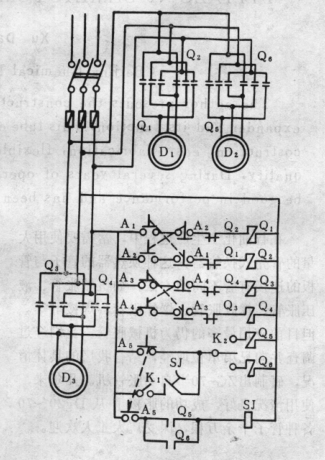

     3.ZG-70半自動脹管機的電氣原理如圖。

    所用電機型號:垂直升降電機D為NJ-12-4, 1.1千瓦;水平小車橫向移動電機D.為JO:-21-4, 1.1千瓦:脹管旋轉電機D:為JO:-31-4, 2.2千瓦。

     工作時先按A1或As,則Q:或Qz動作，使D.正轉或反轉，即脹管裝置上升或下降，脹管器在垂直方向對準待脹管子。按A.通過K:使Q。或Q。動作，即D:正轉或反轉，帶動平行小車水平移動，使脹管器在水平方向對準待脹管子。按A:或As,則Q:或Q,動作，D:正轉或反轉，通過脹管裝置帶動脹管器。
